Как делать ворота из профнастила

Как сделать ворота из профлиста своими руками

Как изготовить непосредственно своими руками ворота из профлиста разных типов? О чем следует знать, производя расчеты при подготовке чертежа? Подробно об этом рассказывает настоящая статья.

Ворота из профлиста относительно нетрудно собрать и установить своими руками. Именно потому данный материал пользуется все большей популярностью. Достоинство его неоспоримо. Он, в частности:

Ворота, собранные из профлиста, выгодно отличаются от тех, что изготавливаются путем ковки или другими методами. Причем по крепости они не уступают самым дорогим вариантам, а во многом и превосходят их.

Различаются они, прежде всего, методов открывания. Бывают:

  • гаражные (поворотно-подъемные);
  • раздвижные;
  • откатные;
  • распашные.

В настоящей статье мы рассмотрим два последних варианта.

Распашные ворота из профлиста – специфика

Этот тип считается классическим. В целом конструкция состоит из следующих элементов:

По желанию из профлиста изготавливают ворота и с элементами декора (обычно это ковка). Здесь необходимо учитывать одну особенность – изделия с такими украшениями гораздо тяжелее более простых вариантов.

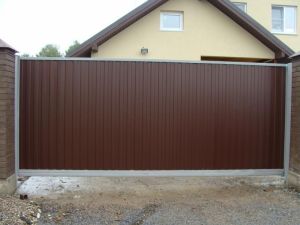

Откатные ворота из профлиста

Сдвижные разновидности имеют большую функциональность, ведь им для раскрытия не требуется много места. Этот вариант идеально подойдет для небольших дворов или тесных проездов.

Раздвижные ворота из профлиста, сделанные непосредственно своими руками, потребуются тем, кто часто выезжает за пределы своего участка. Их главное преимущество – отсутствие верхних направляющих, что дает возможность проезжать и очень высоким машинам. Причем в зимний период их владельцу не понадобится очищать большое пространство для того, чтобы распахнуть створки.

Откатные ворота с калиткой (или без нее) обычно снабжают электрическим приводом, поскольку вручную одну большую створку отодвигать не слишком удобно.

Есть, впрочем, у данной системы и ряд недостатков:

  • в фундамент необходимо закладывать арматуру;
  • придется купить немало дополнительных и довольно дорогих комплектующих;
  • изготовление и в равной степени установка откатных ворот повлечет большие траты.

Распашные ворота из профлиста – сооружаем своими руками

В первую очередь необходимо подготовить:

  • чертежи;
  • план-схему с привязкой к местности;
  • инструменты;
  • материалы.

Делая расчет, помните, чем уже подъезд к дому, тем шире следует делать проем. Вообще же работая над эскизом, учитывайте, какой именно тип транспорта будет въезжать во двор.

Наиболее оптимальные габариты выглядят так:

  • длина обеих створок не больше 4-х метров;
  • высота до 2-х.

Для того чтобы изготовить ворота по этим размерам самостоятельно, запаситесь следующим:

  • два подходящих по размеру куска профильной трубы с учетом погружения в фундамент (сечение минимум – 100×100 мм, толщина стенки – не меньше 4 мм);
  • материал на внешний каркас ворот (также квадратная труба 40 на 25 мм);
  • уголок для распорок 20 на 20 мм;
  • собственно профнастил;
  • саморезы к нему;
  • бетонный раствор;
  • антикоррозийная грунтовка и краска;
  • ножницы для металла;
  • электросварка;
  • шуруповерт;
  • болгарка;
  • лобзик;
  • дрель;
  • ватерпас;
  • рулетка;
  • штыковая и совковая лопаты.

Если вы намерены делать ворота с элементами ковки, приобретите также и их (готовые продаются в строительных магазинах).

Петли привариваем сразу к столбам для ворот, если они уже установлены вместе с оградой. В противном случае работы по монтажу опор следует провести в таком порядке:

  • квадратные трубы грунтуют и красят в два слоя;
  • по краям ворот роют ямы под фундамент (не менее 1 мера глубиной);
  • на дно насыпать слой щебня с песком;
  • опоры установить вертикально и закрепить арматурою непосредственно в ямке и сверху;
  • залить бетон;
  • оставить его до первичного схватывания (15 суток).

В этом случае петли приваривают лишь после застывания раствора.

Каркас самих ворот собирают на ровной площадке. Порядок действий следующий:

  • квадратную трубку разделывают по размерам;
  • ее торцы болгаркой обрезают под 45 градусов;
  • раму собирают и прихватывают сваркой;
  • измеряя диагонали, проверяют правильность углов;
  • дефекты устраняют и затем производят окончательную сварку;
  • внутри каркаса по углам устанавливают косые распорки;
  • затем фиксируют 2 поперечины для дополнительной жесткости;
  • швы шлифуют болгаркой;
  • раму окрашивают.

Обшивка делается только после полного высыхания декоративного слоя. Как вариант – монтируют листы металла уже после установки створок на петли. Саморезы в профнастил закручиваются только в местах его прилегания к основе. На метр квадратный достаточно 6 точек фиксации.

Как видим, делать распашные ворота непосредственно из профнастила не так уж и сложно.

Откатные ворота

После подготовки чертежа необходимо запастись следующим:

  • направляющая балка (ее длина составляет 1,6 от общей ширины проема, толщина подбирается под вес створки);
  • 2 роликовые каретки;
  • нижний и верхний уловители, а также специальная плата (препятствуют раскачиванию конструкции);
  • концевой ролик, делающий движение ворот бесшумным и снижающим нагрузку в открытом состоянии.

Размеры определяются так:

  • ширина полотна (вместе с противовесом) – умножаем проем на 1,6;
  • высота ворот не больше 200 см (желательно чтобы они выступали над забором на 100 мм);
  • длина одного противовеса – габарит проема множится на 0,5.

Глубина фундамента составляет 1 метр. Металлический швеллер в положении лежа закрепляют в траншее. Затем производят заливку раствора.

Каркас для ворот сооружают из трубок размером 60 на 30 мм. На удерживающие перемычки используют 40 на 20 мм. Материал разрезают так же, как рассказывалось ранее. Сварка производится в обычном порядке.

  • устанавливаем внутренние распорки (обрешетку);
  • обшиваем конструкцию профнастилом;
  • закрепляем ролики и уловители;
  • ставим ворота на место и проверяем их работоспособность.

Ворота из профлиста своими руками: фотоотчет + видео

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

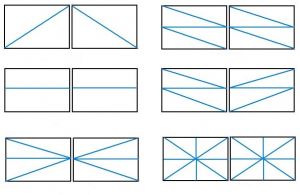

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Читать еще:  Заиливание скважины что делать

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм. Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

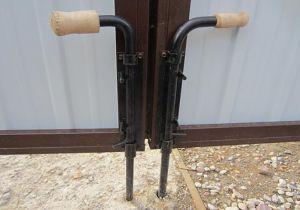

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

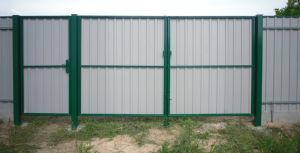

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

Изготовление ворот из профнастила для дачи своими руками

Чтобы изготовить ворота своими руками, применяются дерево, металл листовой и кованый и другие материалы. С развитием современных технологий строительства, упростивших изготовление заграждений, чаще применяются листы оцинкованного железа, покрытого полимерными красками — «профлист».

Ворота, при изготовлении которых применяют профнастил, весят мало, хороши в эксплуатации и легко монтируются. Работы, связанные с их сборкой, делаются самостоятельно, без услуг дорогостоящих профессионалов. Стоит более внимательно рассмотреть их разновидности, достоинства, недостатки и процессы их изготовления и установки.

Ворота из профлиста – плюсы и минусы

Очень популярна в ограждении частных домов и иных зданий распашная конструкция из металла, открывающаяся в стороны. При этом окрашенный профлист применяют для обшивки каркаса ворот. Иногда его украшают коваными элементами. Конструкцию получается изготовить довольно легкой. При этом часто сбоку делают калитку.

Ворота из профнастила просты в монтаже и не требуют тщательного ухода.

Причинами популярности распашных ворот стал увеличенный срок эксплуатации по сравнению с аналогами из дерева. Нередко ворота, сделанные из профлиста, дополняются автоматикой.

Плюсы применения профнастила:

  • низкая цена;
  • простота монтажа;
  • большой срок эксплуатации;
  • простой уход;
  • универсальность;
  • приятный экстерьер.

При рассмотрении отрицательных моментов применения профлиста можно выделить следующие:

  1. чтобы открыть створки, требуется много свободного места;
  2. повышенная ветровая нагрузка на створки из-за большой площади.

Плюсы применения подобной конструкции превышают ее недостатки, благодаря чему ворота из профнастила считаются более надежными среди подобных заграждений.

Виды конструкции

По конструктивным особенностям можно выделить следующие виды ограждений из профнастила, созданные своими руками:

Распашные

Этот вариант устанавливают на самых разных объектах гражданского и военного строительства. Они популярны в сельской местности и частном секторе городов. Сама конструкция проста: на петли двух опорных столбов навешиваются две створки, открывающиеся внутрь или наружу, насколько достанет места. При этом в середине створа устанавливают ограничитель для удержания их в закрытом положении. В качестве запора используется замок, либо простой засов. А в открытом положении их удерживает подпружиненный фиксатор.

Откатные

Откатные ворота из профнастила легки в обращении и практически не требуют ухода.

Чтобы перекрыть чересчур широкие проемы в частных домах или на производстве применяют откатные ворота из профлиста. Они позволяют сэкономить место, при этом не имея ограничений по высоте. Конструкция у них еще проще предыдущих: полотно, укрепленное на консольной балке, скользит по роликам в сторону, открывая проезд. По периметру — уплотнители, предохраняющие ворота от дождя и снега.

Варианты крепления консоли:

  1. Сверху при прямоугольной верхней кромке полотна глухих ворот.
  2. Снизу с открытым профилем в случае глухих ворот с остеклением. При этом допустима любая верхняя кромка.
  3. С нижним расположением при закрытом профиле, когда важнее эстетика.
  4. Телескопический вариант для уменьшения места для открытия ворот.

Откатные ворота позволяют встраивать замыкающуюся калитку. При этом добавочным преимуществом становится повышенная стойкость конструкции к взлому и ветровой нагрузке. Стоит учесть, что для сдвигания полотна нужно много места сбоку, а сама конструкция стоит дороже.

Сдвижные

Данный тип ворот относится к предыдущему типу, так как полотно передвигается параллельно стене. Из-за отсутствия направляющей у него отсутствуют ограничения по высоте. Ширина таких ворот достигает 15 метров. Это вандалоустойчивый вариант.

При изготовлении ворот из профлиста целесообразно делать подвесную конструкцию, чтобы неровности грунта не влияли на работоспособность.

Кованые

Самые элегантными из ворот, обшитых профнастилом, — кованые. Элементы декора, изготовленные кузнецом, надежно закрепляются при помощи саморезов, либо сварки. Этот вариант удачно соединяет практичность и изящество. Плюсы в этом случае — дополнительная жесткость и долговечность изделия.

Расходные материалы и инструменты

Тщательно продумав будущую конструкцию и разработав чертеж, где указаны необходимые параметры, проще выяснить, какие расходники понадобятся при самостоятельном изготовлении ворот своими руками:

  • профнастил для створок;
  • труба для опор;
  • уголок или труба для ребер жесткости;
  • профиль для каркаса;
  • крепеж;
  • лакокрасочные материалы;
  • замки и затворы.

Набор необходимых инструментов и оборудования включает:

  1. строительный уровень;
  2. сварочник и атрибуты сварщика;
  3. молоток;
  4. электрическую дрель;
  5. шуруповерт;
  6. болгарку;
  7. ножницы для резки листового металла;
  8. капроновый шнур.

При проектировании стоит обратить внимание на размеры калитки. Благодаря широким створкам, вес конструкции увеличивается. При этом раму целесообразно усилить.

Читать еще:  Как поставить ограничитель на пластиковое окно

Как выбрать подходящий профилированный лист

Для выбора подходящего профилированного листа надо определить для себя, какова приемлемая стоимость работ. При этом стоит учесть, какие погодные условия придется выдерживать новой конструкции. Если преобладают сильные ветра с обильными осадками, однозначно стоит приобрести профлист большей толщины, окрашенный с обеих сторон. Это поможет избежать деформирования и коррозии новых ворот.

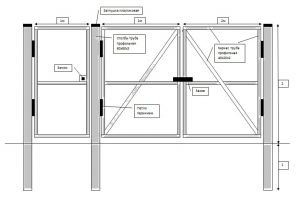

Схема с калиткой и чертеж

Для создания каркаса ворот из профнастила своими руками нужны сборочные чертежи и соблюдение порядка действий.

Монтаж ворот

Для монтажа ворот из профнастила следует сначала составить схему.

Вот приемлемый способ создания ворот из профнастила своими руками. Он вполне надежен. При этом целесообразно заранее определить, какой вид транспорта будет проезжать через ворота.

Перед тем как начать работу, профилированные трубы и профлист надо проверить на дефекты, очистить их от коррозии и нарезать на части нужной длины, указанные на чертеже.

Когда законченную конструкцию требуется навесить на готовые столбы, каркас можно зафиксировать непосредственно на них, приварив петли и навесив ворота. При необходимости установки опор процесс несколько удлиняется:

  • Первым делом надо отмерить нужное расстояние и поставить маячки с учетом чертежа.
  • Вырыть для закладки фундамента две лунки глубиной около метра и полуметровой ширины.
  • Дно углублений надо засыпать мелким щебнем или песком и произвести тщательную трамбовку.
  • В подготовленные ямы строго вертикально устанавливаются опоры. Точность контролируется с помощью уровня. Для временной фиксации можно использовать арматуру.
  • Основание опор заливается бетоном до уровня грунта.
  • Чтобы раствор окончательно отвердел, надо подождать примерно месяц. После этого можно начать установку самих ворот.

Далее идут следующие действия:

  1. Согласно чертежу на подходящей ровной поверхности изготавливается каркас. При этом используется сварочник и заранее нарезанный профиль.
  2. Чтобы внутренние части были надежно состыкованы и имели необходимую жесткость, изнутри привариваются уголки, а также поперечины.
  3. Затем на раму крепятся засовы и навесы.
  4. Делается зачистка неровностей и обезжиривание.
  5. Затем рама грунтуется и окрашивается.
  6. После полного высыхания краски начинается обшивка профнастилом. Она закрепляется на каркасе с помощью специальных саморезов. При этом лучше всего ввинчивать их в углублениях профиля, чтобы сделать менее заметными.

У ворот и забора, сделанных своими руками, промежутки между крепежом отмеряются из расчета 9 штук на квадратный метр для надежной фиксации профлиста на случай непогоды.

  • После установки обшивки створки навешивают на петли опор, поднимая их на разную высоту.
  • Устанавливаются замки.
  • Закрепляются декоративные элементы, типа ковки и иных украшений.

Способы усилить ворота из профнастила

Есть несколько способов произвести усиление конструкции ворот из профнастила своими руками:

  1. Наварить уголок для жесткости.

Возможные варианты приварки для упрочнения каркаса ворот.

Этот вариант уместен при малой ширине створок (до полутора метров каждая). Уголок можно взять в виде угловой перемычки (распорки) или сплошной (косынки). Чем ближе к центру створки будет перемычка, тем большую жесткость она обеспечит.

  1. Сделать раму внутри каркаса или над ним.

В первом случае в каркас надо поместить заготовки с меньшим сечением, после чего прихватить их сваркой с шагом около 200 мм. Нецелесообразно применять сплошной шов, так как это может привести к деформации конструкции из-за нагрева.

Во втором случае над каркасом аккуратно наваривают трубу с меньшим сечением.

  1. Установить поперечные или диагональные перемычки.

Когда ширина калитки невелика, в нее достаточно установить всего одну перемычку, перпендикулярную длинным элементам рамы. Однако, в створках, учитывая их ширину, стоит использовать перемычку, размещенную по диагонали.

Советы по отделке

После изготовления каркаса ворот надо зачистить все сварные швы от лишнего металла и окалины. Для этого хорошо подходит углошлифовальная машинка (болгарка) с особым зачистным кругом. Это придаст конструкции более эстетичный вид. Затем готовый каркас грунтуется, и затем приступаем к окрашиванию в цвет профнастила.

При желании опоры можно спрятать под декоративными накладками.

Как сделать засов на воротах

Чаще всего на воротах из профнастила замки не ставят вообще, так как производить их врезку не очень удобно. Замки, имеющие ручки, обычно устанавливают на калитки. На створках ворот делают обыкновенный усиленный засов. Можно изготовить его своими руками или приобрести готовый вариант в строительном магазине.

Вертикальные засовы

Этот вариант запоров весьма популярен среди других видов подобных устройств, так как легко изготавливается своими руками:

Вертикальные засовы служат для лучшего закрепления ворот в закрытом состоянии.

Для этого нужен обрезок обычной трубы, который разрезается на пару одинаковых частей.

  • После этого они привариваются к нижней и верхней планке рамы.
  • Далее берется два куска арматуры и посредством трубогиба или сварки сгибаются под углом 90°. При этом один конец прутка должен получиться чуть больше второго.
  • Затем надо сделать отверстия в верхней и нижней планке каркаса, чтобы пруты могли свободно перемещаться в них.
  • В грунт забиваются еще два куска трубы, которые будут выполнять роль фиксаторов для запоров.
  • Засов накладной горизонтального типа

    Этот тип засова также хорош для ворот из профлиста, так как легко устанавливается на поперечные планки каркаса. Порядок его установки следующий:

    1. Чтобы в дальнейшем можно было наложить засов, необходимо в средней части створок укрепить с помощью сварки квадрат из металла.
    2. Далее его нужно прикрутить с обеих сторон особыми саморезами. У такого устройства имеются особенные монтажные «ушки», на которые при необходимости можно навешивать обычный замок.

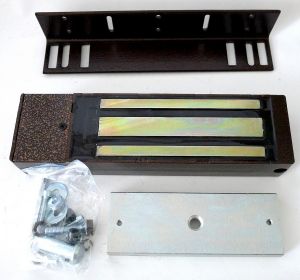

    Электромагнитные замки

    Электромагнитные замки устанавливаются на ворота для удобства использования.

    Благодаря прогрессу, у владельцев частных домов появилась возможность приобрести достаточно надежные электромагнитные замки.
    Эти устройства, работающие на принципе соленоида, оснащены электромоторами с тросовым приводом.

    Когда на такой замок подают напряжение, то появляется электромагнитное поле, плотно притягивающее к себе створки ворот. Оно настолько мощное, что без специальных инструментов преодолеть его невозможно. Замок открывается с помощью кодового спецключа. Это может быть и радиобрелок по типу автосигнализации, и RFID-метка, и потайная кодовая панель. Есть даже замки, открываемые с помощью отпечатка пальца.

    Кроме прочего, ворота можно дооснастить домофоном, чтобы хозяин дома знал, кто к нему пожаловал.

    Механические кодовые устройства

    Самым бюджетным вариантом кодовых замков являются те, что открываются после нажатия некоего сочетания цифр. Но в таких замках надо регулярно менять цифровую комбинацию, чтобы клавиши не залипали, тем самым выдавая код постороннему.

    Заключение

    Выбор типа и оснащения поворотного заграждения остается исключительно за их владельцем. Однако изготовить ворота из профлиста своими руками вполне по силам любому человеку, который действительно этого хочет и в достаточной мере «дружит» с техникой. Их вполне можно сделать за пару недель, не прилагая излишних усилий. Но любому хозяину будет приятно сознавать, что ворота, изготовленные им, служат украшением его дома.

    Вам точно будут интересны эти статьи:

    К данной статье еще нет комментариев. Оставьте первый комментарий!

    Ворота из профнастила: как сделать своими руками

    В современном загородном строительстве очень популярен профнастил как материал для обшивки заборов, так и изготовления въездных ворот. И если у вас уже стоит забор из профнастила, то даже задумываться не стоит о том из какого материала будут изготовлены ворота, к тому же их по силам сделать своими руками, при этом не слабо экономя деньги в отличие от заказа в специализированных фирмах.

    Преимущества профнастила

    Из большого количества преимуществ перед другими материалами для ворот выделим основные

    • Малый вес ворот, соответственно опоры могут быть не такие массивные, как, например, для кованных ворот.
    • Внешний привлекательный вид. Сочетаемость с забором из любого материала.
    • Многообразие цветов окраски. Расцветку профильного листа можно подобрать на свой вкус.
    • Сравнительно небольшая цена.

    Фотогарея: различные конструкции ворот из профнастила

    Проектирование

    Сначала нужно определиться с размерами планируемых максимальных ветровых нагрузок, которые ворота будут способны выдерживать в процессе эксплуатации и соответственно этим нагрузкам нужно подбирать трубы для рамы. Необходимо также учитывать нагрузку, оказываемую створками ворот на столбики и забор. При планировании высоты ворот также нужно учесть дорожный просвет, в нашем случае это 5–7 см.

    При расчёте просвета между воротами и дорожным покрытием следует отталкиваться от средней высоты снежного покрова в зимнее время

    Существуют две схемы открывания въездных ворот, распашная и сдвижная.

    Распашная — наиболее простая и дешёвая схема ворот, в которой створки ворот одеваются на завесы, закреплённые на опорных столбах и открываются внутрь или наружу. Минус этой схемы — трудоёмкая и дорогая установка оборудования для автоматического открытия ворот.

    Сдвижная (откатная) — немного дороже первой и более сложна в реализации, так как требуется дополнительное пространство вдоль забора для сдвига одной или двух створок. Но в то же время на ворота, изготовленные по этой схеме проще установить автоматику.

    Впрочем, что касается технологии изготовления из профнастила у разных типов ворот, то они примерно одинаковы. Делать будем двустворчатые распашные ворота с калиткой в створке и металлическими опорными столбами.

    Чертёж распашных ворот с калиткой

    Выбор материала

    Профнастил можно использовать только как материал для обшивки жёсткого каркаса ворот, и ни о каком самостоятельном его применении речи идти не может так, как у профлиста практически отсутствует сопротивляемость поперечному кручению и изгибу. Ещё нужно обратить внимание на ширину волны профильного листа, чтобы он подошёл к размерам ваших ворот.

    Для изготовления рамы створок будем использовать самый подходящий для этих целей материал — профильную трубу сечением 60*40 толщиной 2 мм. Для каркаса и рёбер жёсткости нужна профильная труба 40*20 толщиной 2 мм.

    Расчёт материала

    На этом этапе нужно подсчитать весь используемый материал и инструмент который будет нужен для изготовления распашных ворот. Ниже приведён список используемого материала для конкретно этого чертежа ворот.

    • Профильная труба для рамы створок сечением 60*40*2 мм — 10,2 м.
    • Профильная труба для каркаса и раскосов 40*20*2 мм — 23 м.
    • Профнастил размерами 3,4*1,9 м.
    • Профильная труба для опорных столбов сечением 60*60*2 мм
    • Листовая сталь для косынок, укрепляющих каркас размером 20*20 см.
    • Самроезы, заклёпки.
    • Доски для сборки стапеля размером 20*2,5 см длиной3,5 м — 7 шт.
    • Гвозди.
    Читать еще:  Как поменять лампочку в натяжном потолке

    Необходимый инструмент

    • Сварочный аппарат.
    • Болгарка с отрезным и шлифовочным кругами.
    • Шуруповёрт или заклёпочник.
    • Рулетка, угольник, белый маркер, уровень, молоток, ножовка.
    • Средства защиты глаз и рук.

    Как сделать ворота из профнастила своими руками: пошаговая инструкция

    Изготовление сборочного стапеля

    Лучшим вариантом будет сборка ворот на стапеле, дабы предотвратить любые неточности и расхождения в плоскостях элементов ворот. Стапель можно сделать из досок и полностью подогнать под размер будущих ворот. Собранный стапель нужно проверить правилом, чтобы доски находились в одной горизонтальной плоскости. На рисунке ниже показана схема стапеля.

    Подготовка материала

    Перед сборкой ворот все профильные трубы нужно нарезать по размерам данным в чертеже. Трубы сечением 60*40 нужно нарезать кусками: 1,635 м — 4 шт., 1.72 — 4 шт. Трубы сечением 40*20 нарезаем так: 1,595 м — 2 шт., 1,72 — 6 шт., 0,797 — 5 шт. Раскосы проще измерить и отрезать, когда будет собран контур рамы и внутреннего каркаса.

    Сборка

    1. Укладываем на стапель две профильные трубы размерами 1,635 и 1,72 заготовленные для рамы. Прямой угол между ними проверяем угольником. Прихватываем сваркой на точечные прихваты.

    Сварка первых элементов рамы на стапеле

    Аналогично действуем со второй парой труб этой створки. Соединяем получившиеся два угла в прямоугольник и также точечно прихватываем сваркой. После проверки углов угольником и плоскости правилом, провариваем стыки полностью.

    Готовая рама одной створки

    По аналогии с первой сваривается вторая створка ворот.

    Готовые рамы двух створок ворот

    Приступаем к сборке каркаса внутри рамы одной из створок. Профильные трубы, нарезанные для внутреннего каркаса разлаживаем по внутренней части рамы на подложки толщиной 1 см, для расположения труб каркаса посередине. Привариваем профильные трубы прихватами по 2 см через каждые 30 см чтобы исключить деформацию металла. Калитку свариваем отдельно.

    Сварка внутреннего каркаса ворот

    Далее, нужно замерять длину раскосов по внутренней стороне каркаса и отрезать их. Вставляем рамку калитки в основной каркас и довариваем трубу, примыкающую к ней, а также все оставшиеся раскосы.

    Сваренные створки ворот

    Приваривание косынок к прямым углам каркаса

    Приваривание петель с помощью трубы

    Приваривание петель для калитки

    Отделка

    Под отделкой обычно понимается зашивка полотна створок листами профнастила, а также грунтовка антикоррозийным грунтом и последующая покраска эмалью в нужный цвет. Перед грунтовкой и покраской нужно обязательно зачистить все сварные швы и ржавчину до металла, болгаркой с зачистным кругом. Обезжириваем раму и каркас растворителем и грунтуем антикоррозийной грунтовкой, сначала места сварки, а после их высыхания, створки полностью.

    Грунтовка и покраска каркаса ворот

    После высыхания слоя грунтовки можно покрыть створки ворот алкидной эмалью в два слоя с промежуточной сушкой между ними. Ворота почти готовы, остаётся повесить створки на петли и прикрутить профнастил. Прикручиваем обрезанные по размерам листы профнастила к каркасу саморезами с помощью шуруповёрта.

    А также в отделку включается добавление ажурных кованных элементов на фасад ворот или на верхнюю часть, примеры таких работ можно увидеть в галере выше. Стоит добавлять такие элементы или нет каждый решает сам, это дело вкуса.

    Замок на ворота

    Замок на ворота можно приобрести любой и также как при монтаже в обычной двери присутствуют некоторые особенности. При монтаже замка в зависимости от его вида выполняются следующие условия:

      Навесной. Для навесного замка на ворота и калитку следует предусмотрительно сделать петли ещё на этапе сборки каркаса.

    Петли и фиксатор для навесного замка

    Нижние фиксаторы для распределения нагрузки

    Видео: изготовление ворот из металлопрофиля своими руками

    При большом наличии желания и приложении усилий в нужном направлении, постройка ворот достойного качества, является вполне выполнимой задачей для человека с минимальной технической подготовкой.

    Как сделать ворота из профнастила – советы по сооружению и монтажу

    Добавление статьи в новую подборку

    Чтобы на участок могла заехать машина, нужно обязательно установить ворота. Лучше сделать их из профнастила – современного, универсального и простого в работе материала. А мы подскажем, что нужно учесть для отличного результата.

    Профнастил (гнутый стальной лист) давно завоевал популярность среди дачников. Он долговечен, не требует особого ухода, устойчив к любым погодным условиям, имеет широкую цветовую палитру. И главное – доступен по цене. Еще больше можно сэкономить, если самостоятельно соорудить из профнастила ворота и калитку.

    Профнастил – материал достаточно легкий и тонкий, поэтому старайтесь не повредить его во время работ; любая царапина на поверхности способна стать причиной коррозии и деформации будущих ворот. Но благодаря особой структуре листа, поврежденную или ржавую часть можно в будущем заменить новым сегментом.

    Конструкция ворот из профнастила бывает разных видов, но особенно популярны два – распашной и откатной. Ознакомьтесь с их характеристиками и выберите те ворота, которые больше соответствуют условиям вашего дачного участка.

    Классическая надежная конструкция. Проста в эксплуатации. Створки открываются внутрь или наружу. Бывают ворота одностворчатые (для небольшого проема) и двухстворчатые (требуют установки крепкого каркаса).

    Отъезжают в сторону без ощутимых усилий. Бывают трех типов:

    • рельсовые (перемещаются по рельсу на земле);
    • консольные (перемещаются на роликах по специальной балке);
    • подвесные (движутся с помощью роликовых тележек на верхней балке).

    Для большего удобства их можно автоматизировать.

    Откатные ворота смотрятся стильно и практично, но изготовить их самостоятельно намного сложнее. Поэтому мы рассмотрим, что нужно учесть на этапах планирования, сооружения и монтажа распашных ворот из профнастила – самых простых в установке.

    Определяем место и размер ворот из профнастила

    Перед началом работ нужно найти подходящее место для будущих ворот. Обычно их устанавливают со стороны главной дороги, при этом учитывая, хватит ли пространства, если они будут распахиваться на улицу или во двор.

    Стандартные размеры ворот: 300 см (ширина) × 200 см (высота). Эти параметры можно менять под ваши потребности, но помните – чем шире и длиннее конструкция, тем больше нагрузок она испытывает. Поэтому тщательно высчитывайте желаемый размер.

    Чтобы рассчитать ширину будущих ворот, измерьте свой автомобиль вместе с зеркалами и добавьте еще 1 м про запас. Можно также ориентироваться на ширину листа профнастила, которая обычно составляет 98-185 см.

    Ворота необязательно должны совпадать по высоте с забором. Внушительные по размеру ворота часто смотрятся громоздко, невысокие конструкции более практичны, но менее безопасны. Лучше выбирать среднюю высоту, позволяющую легко открывать ворота и одновременно защищать территорию от любопытных взглядов. Отдельно нужно учесть параметры калитки.

    Создаем чертеж и подбираем материалы для установки ворот из профнастила

    Изготовление металлических ворот начинают с построения эскиза, на основе которого закупают все необходимые материалы. На данном этапе стоит тщательно измерить пространство, где будут стоять ворота, определиться с наличием калитки. Примерный чертеж ворот с калиткой в нескольких вариантах представлен ниже.

    Для установки потребуются такие материалы:

    • листы профнастила, желательно с высотой волны (выступа) не более 2 см и толщиной не менее 0,4 мм;
    • профилированные трубы диаметром не менее 10 см; в качестве опоры также подходят бетонные столбы или сваи;
    • перекладины меньшего размера для укрепления конструкции;
    • саморезы или заклепки в цвет профнастила;
    • X-кронштейны для крепления перекладин к столбам, из расчета 2 шт. на столб;
    • заглушки на столбы;
    • бетон для заливки столбов;
    • фурнитура для ворот: замки, ручки, петли в количестве, необходимом для всех проемов.

    Листы профнастила бывают с односторонней и двухсторонней окраской, поэтому вы сможете выбрать подходящий вариант. Также при покупке уточните у продавца, нанесен ли на материал полимерный слой, который защищает от коррозии.

    Что касается инструментов, то заранее подготовьте сварочный аппарат, бетономешалку, болгарку (углошлифовальную машину), шуруповерт, садовый бур, рулетку и уровень. Также понадобятся и расходные материалы.

    Устанавливаем опорные столбы и изготавливаем каркас

    Установка ворот из профнастила начинается с вкапывания и бетонирования опорных столбов. Отверстия в земле делайте больше диаметра столбов, чтобы было удобнее заливать конструкцию бетоном.

    Чтобы уменьшить разрушение опоры от подземных вод, насыпьте в углубление смесь щебня и песка на высоту 15-30 см.

    Глубина заделки столба должна составлять 1/3 его длины, но в целом не меньше 1 м

    Далее начинайте готовить каркас будущих ворот. Если не знаете, как сварить ворота из профильной трубы, то следуйте таким правилам:

    • сначала нарежьте все детали конструкции и разложите их на сухой поверхности;
    • измерьте все участки и убедитесь, что все величины совпадают;
    • начните сварочные работы: для провара (металлической связи между трубами) оставляйте зазор 1,5-2 мм; приваривать начинайте с центра плоскости, потом фиксируйте деталь по краям;
    • для более жесткой конструкции приварите в центральной части дополнительные перекладины.

    До начала работ еще раз тщательно проверьте все параметры. Лучше сделать каркас чуть меньше, т.к. эту проблему легко решить с помощью нащельника, который помещают на одну из створок. А вот если каркас будет больше задуманных параметров, придется резать всю конструкцию, чтобы ее уменьшить.

    Каркас собран, и пора узнать, как приварить петли на ворота.

    Привариваем петли на ворота

    Итак, ворота почти готовы. Следующий важный этап – установка петель, благодаря которым створки должны будут плавно открываться. Для работы используют гаражные петли, по 2 шт. на одну створку. Чтобы конструкция была прочнее, можно увеличить количество петель до 3 шт.

    Чтобы ворота открывались в обе стороны, петлю приваривайте встык к опоре. А если достаточно распахивания в одну сторону – приварите петлю к раме каркаса.

    Монтируем профнастил

    Далее с помощью саморезов или заклепок прикрепите листы профнастила к каркасу. Для этого соединяйте между собой два листа в верхней части волны. Следите, чтобы крепление было надежным, прикручивайте лист ко всем перекладинам, которые есть на каркасе. По окончании работ установите на ворота и калитку ручки, а также надежные замки.

    Если вам захочется в будущем придать воротам более эстетичный вид, вы можете украсить их декоративными коваными элементами

    Чтобы иметь наглядное представление, как изготовить ворота с калиткой для дачи, посмотрите это короткое видео. В нем показаны основные этапы по сооружению распашных ворот из профнастила.

    Как видите, построить железные ворота своими руками не слишком сложно. Следуйте нашим советам, и ваш участок станет еще красивее и функциональнее!

    Источники:

    http://zaborspec.ru/vorota/kak-sdelat-vorota-iz-proflista-svoimi-rukami.html
    http://stroychik.ru/zabor/vorota-iz-proflista-svoimi-rukami
    http://moyaograda.ru/vorota/vorota-iz-profnastila-svoimi-rukami.html
    http://grounde.ru/vorota-iz-profnastila-svoimi-rukami.html
    http://www.ogorod.ru/ru/now/fence/14134/Kak-sdelat-vorota-iz-profnastila-sovety-po-sooruzheniyu-i-montazhu.htm

    Ссылка на основную публикацию
    Статьи c упоминанием слов:

    Adblock
    detector
