Как проверить тэн водонагревателя мультиметром

Способы проверок ТЭНа на водонагревателях

Среди всех элементов внутреннего устройства бойлера трубчатый электронагреватель наиболее подвержен неисправностям и поломкам. Перед тем как проверять функционирование этого компонента, нужно рассчитать сопротивление. Оно вычисляется как частное квадрата сетевого напряжения и обозначенной на корпусе мощности прибора. После этого можно измерять сопротивление ТЭНа бойлера с помощью измерительного оборудования.

Возможные неисправности ТЭНа

Устройство включает в себя одну или несколько нитей нагревательного элемента, смонтированных в трубке из металла, заполненной изоляционным материалом, хорошо проводящим тепло. Исправность ТЭНов нарушается по той причине, что на них ложится наибольшая нагрузка. К тому же на элементе оседает много накипи, что негативно сказывается на качестве работы.

К основным проблемам относятся:

  • перегорание нити накаливания;
  • скопления накипи;
  • сгорание проводки на корпусе.

Последнее явление встречается реже, чем первые два, но является наиболее опасным: если нагреватель не оборудован устройством защитного отключения, пользователя может ударить током. При установленной системе безопасности прибор будет просто отключаться.

Чтобы ТЭН прослужил дольше, его нужно регулярно очищать от накипи и загрязнений, а также прозванивать с помощью тестера при возникновении неполадок.

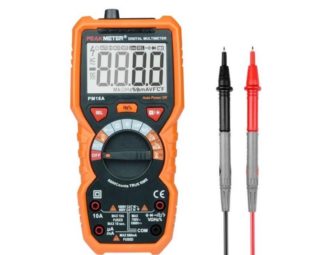

Модели мультиметров

Узнавать сопротивление ТЭНа принято посредством мультиметров. Можно встретить цифровые и аналоговые приборы. Они используются для схожих целей, но принцип функционирования различается. Независимо от варианта, выбранного для проверки нагревателя, перед его использованием нужно убедиться в отсутствии нарушения целостности (в том числе, повреждений изоляционного покрытия) проводов, ведущих от щупов к проверяемому аппарату.

Цифровые

При приобретении нового измерительного прибора предпочтительно выбирать модели этой группы. Конструкция включает контроллер, интегральную схему и экран, на котором отображается результат измерения. По точности показаний эти изделия превосходят аналоговые. Она не определяется настройкой нулевого значения или уровнем разряда аккумулятора – пользователь просто получает численные данные. Некоторые изделия оборудованы дополнительным функционалом – с их помощью можно узнать, где спрятана проводка в толще стены, протестировать радиодетали. Если тестирование ТЭНов является частью профессиональной деятельности, рекомендуется приобрести прибор, снабженный сигнализатором. Целостность электроцепи при работе с ним детектируется посредством аудиосигнала.

Стрелочные

Такие устройства напрямую подключаются к объекту тестирования. Радиоэлементы превращают сигнал в электроток, перемещающий помещенную в магнитное поле указательную стрелку. Работа с прибором требует строгого соблюдения полярности. При ошибке указатель движется в противоположную сторону до встречи с ограничителем, и при значительном по модулю значении сигнала мультиметр может выйти из строя. Если такую ошибку допустить при обращении с цифровым прибором, он уведомит об этом пользователя знаком «минус» на дисплее перед численным значением измеряемого параметра.

Методы прозвона водонагревателя

Есть методики, позволяющие оценить исправность прибора, если при обнаружении неполадок под рукой нет мультиметра. Они дают менее точный результат, чем работа с цифровым измерителем, но оценить необходимость в замене детали с их помощью вполне возможно.

Простейший метод проверить ТЭН на водонагревателе не требует задействования каких-либо инструментов. Однако потребуется демонтаж элемента из нагревательного прибора. ТЭН нужно тщательно осмотреть. Если оценке состояния мешает наросшая накипь, ее растворяют, замачивая деталь в воде с уксусом или лимонной кислотой. Выдерживать ее в подкисленной жидкости нужно около 6 часов.

Отложения накипи становятся причиной ряда распространенных проблем с техникой – из-за них увеличивается время нагрева воды, а сама деталь при отсутствии своевременной очистки вскоре перегорает.

Если на ТЭНе обнаружились царапины, любые деформации или темные пятна, его однозначно надлежит заменить.

Применение индикаторной отвертки на батарее также допускается для проверки. Перед тестированием обязательно отключают оборудование от тока и отсоединяют от ТЭНа все проводники. Первый клеммный зажим трогают пальцем, а ко второму питающему подносят кончик инструмента, коснувшись торцевого контакта. Если индикатор подсвечивается, нагреватель не вышел из строя.

Тестируют ТЭНы специальными контрольными лампочками. Этот вариант подойдет профессиональным электрикам или людям, имеющим достаточный опыт обращения с цепями. Схему можно собрать самостоятельно, задействовав лампочку накаливания на 220 В. Ее вкручивают в патрон, к которому присоединены медные одножильные провода с прикрученными к ним щупами. Лампу подключают в сеть между проверяемым прибором и источником питания. Если она загорается, узел функционирует нормально. Для проверки нагревательного устройства на один из контактов подают сетевой нуль, на другой – фазовый провод с подключенной лампой.

Технология проверки

При неполадках с бойлером следует проверить ТЭН на водонагревателе мультиметром – это самый надежный и точный способ оценки состояния детали. Перед тем как начать тестирование, нужно отделить от элемента токопроводящие проводники.

Последовательность проверочных работ:

  1. Переключатель устройства ставится на спектр значений, куда должен попадать показатель ТЭНа. Его можно вычислить, зная потребляемую мощность прибора и его рабочее напряжение. Чем больше первый параметр, тем меньше значение сопротивления.
  2. Щупы измерительного устройства ставятся к контактам прозваниваемого ТЭНа.
  3. Если деталь не пришла в негодность, на дисплее вскоре обозначится цифровой показатель, близкий к полученному при расчетах. Цифра «0» на экране сигнализирует о ситуации короткого замыкания. Если на дисплее с левой стороны показалась единица, скорее всего, спираль элемента оборвалась. Использование аналогового измерителя в такой ситуации показывает бесконечность.
  4. Затем ТЭН тестируется на электропробой. Переключатель устанавливают в положение типа «зуммер». Работают одним щупом. Им последовательно прикасаются к выводам нагревателя. Если мультиметр не издает никаких звуков, результаты проверки удовлетворительны. Если имел место высокий писк, произошло замыкание нагревателя на корпус.

Показатель терморегулятора замеряется способом, аналогичным описанному в пунктах 1-3. При столкновении с единицей, указывающей на обрыв, нажимают на кнопку блока предохранения. Когда термостат снова сможет работать, замеры продолжают.

Если у пользователя нет уверенности в том, в какой диапазон ставить сопротивление мультиметра при тестировании нагревателя или другого элемента, можно провести испытания в нескольких разных зонах. После окончания каждой проверки позицию переключателя меняют. Щупы в это время не должны прикасаться к выводам. Нельзя трогать их руками – в этом случае на табло высветится сопротивление плоти человека. Чем больше цифра, тем чувствительнее реакция устройства.

Демонтаж и установка нагревательного элемента

Если нагреватель стоит заменить, нужно купить новую деталь и установить ее на место старой. Новый элемент должен быть идентичен прежнему по форме и мощностному показателю, желательно той же фирмы. Перед установкой его тестируют на пробой на корпус. Место крепежа должно быть герметично запаковано – нельзя допускать попадания жидкости на зажимы и контакты.

Описанные способы актуальны для тестирования ТЭНов в самых разных бытовых приборах – бойлерах, электрических чайниках, стиральных агрегатах, утюгах.

Варианты проверки ТЭНа водонагревателя на исправность

ТЭН – это трубчатый нагревательный элемент. Применяется в различной технике бытового назначения: стиральной и посудомоечной машинах, электрических плитах, духовых шкафах, домашних бойлерах, утюгах, чайниках, кипятильниках, холодильниках, электронагревателях и даже полах с подогревом. Большое количество нагревательных элементов от производителя Термекс используется в промышленности. Все они работают по одному принципу и имеют одинаковые конструкции. Разогрев происходит из-за прохождения тока по трубчатому нагревателю.

Правила проверки ТЭНов

ТЭНы применяются в основе многих электрических приборов. Имеет керамическую, стеклянную или металлическую основу. Наполнены электроизолирующим и теплопроводным веществом. Разогреваются электричеством. Поломка нагревателя – основная причина выхода из строя.

Как проверить работоспособность ТЭНа самостоятельно?

  • Мультиметром.
  • Отсоединить подключённые провода.
  • Очистить от накипи и грязи.
  • Проверить предохранительный клапан.

Проверка абсолютно исправным мультиметром

Важное правило перед началом работ с электроприборами – отключить от электропитания. Для прозвона ТЭНа узнать сопротивление электричества (R) рассматриваемого нагревателя. Средним показателем считается 35 Ом.

Пошаговая инструкция, как прозвонить тэн:

  1. отключить от сети, промаркировав провода. Это поможет при сборке.
  2. Соединить щупы с контактами. Если показания прибора 30 Ом – замыкание отсутствует. В многоконтактном ТЭНе необходимо проверять каждую часть спирали отдельно, каждый вывод.
  3. Убедиться в целостности наполнителя трубки. Для этого выбрать максимальный режим сопротивления при измерении.
Читать еще:  Как класть плитку на потолок

Дополнительная информация! Если есть хоть какое-то сопротивление, то ТЭН неисправен и опасен для дальнейшего использования.

Отсоединение всех подключённых проводов

Во-первых, снять клеммы питания и массу, а именно провода синего, коричневого, желто-зеленого цветов. Проверить исправность проводов на замыкание и повреждения. Если сопротивление рабочее, стоит замерить замыкание ТЭНа на массу. В случае, если показатели отходят от нормы, в нагревательном элементе есть замыкание.

Все стыки очищены

Очищение стыков проводится при диагностике ТЭНа. Имеются ввиду места, куда крепятся щупы мультимера. Они полностью зачищаются от грязи, известкового налета и ржавчины.

Важно! В случае чрезмерного загрязнения ТЭНа известковым налетом либо недостаточной фиксации контактов резьбовых клемм, что могло спровоцировать подгорание, нужно зачистить металлическую поверхность в местах подключения мультиметровых щупов.

Проверка предохранительного клапана

Из-за избыточного давления водогрейная и трубопроводная системы подвержены разрыву, а также механическим разрушениям. Предохранительный клапан предназначен для защиты. Он автоматически выпускает избыточную жидкость и приводит давление в нормальное состояние. Имеет латунное покрытие и пружинный механизм.

При проверке следует обратить внимание на то, как извлекаются излишки воды. В нормальном состоянии вода капает. Это происходит при нагреве воды. Если вода вытекает или вовсе не проявляется – это однозначно поломка ТЭНа.

Для устранения проблемы устанавливается кран-тройник. Он имеет систему для слива воды из титана.

Зная, как проверить тэн в домашних условиях, можно сэкономить на вызове специалиста.

Способы тестирования

Существует несколько способов для проверки исправности ТЭНов. Во-первых, нужно узнать мощность оборудования. Она указана на корпусе, в паспорте или инструкции по применению.

Проверка мультиметром

Перед началом следует отключить прибор от сети, а провода от разъемов.

Перевести мультиметр в диапазон 200 Ом. Подсоединить щупы к клеммам ТЭНа.

Показания в случае исправности должны быть близкими к расчетному.

Как проверить тен на водонагревателе мультиметром:

  1. Переключится в режим «зуммер».
  2. Щупы провода подключить к выводу, а концы к корпусу.
  • Сигнал есть – нет пробоя.
  • Сигнала нет – есть пробой.

Прозвон с помощью мегомметра

Так как прозвонить ТЭН водонагревателя при утечке тока на корпус возможно только мегомметром, нужно подойди к процессу со всей ответственностью. Происходит старение изоляции. Утечка достигает такой величины, что при открытии воды человека может ударить током.

Условия при нормальной эксплуатации:

  • от 5 мА для УЗО в 10 мА;
  • от 15 мА для УЗО в 30 мА.

Проверка контрольной лампочкой

Узнавать исправность ТЭНа можно по контрольной лампочке. Она имеет 2 одножильных провода. Одним концом они подключены за щупы, вторым – к патрону. Лампа имеет мощность в 220 W. К первому проводу присоединяется фаза, а ко второму ноль от сети.

Проверка тестером

При проверке тестером следует включить его в режим минимального сопротивления. Присоединить щупы к выводу ТЭНа. При отсутствии замыкания показателем будет знак бесконечности. Другие показатели означают, что данный ТЭН не подлежит дальнейшему использованию.

Диагностика ТЭНа на бойлере

Чтобы убедиться, что ТЭН на бойлере неисправен, нужно проверить его авометром. Для измерения сопротивления тэна водонагревателя производят действия:

  1. Отключают прибор от сети.
  2. Снимают крышку.
  3. Вынимают соединительные провода, ведущие к ТЭНу.
  4. Подсоединяют прибор к клеммам термоэлемента и снимают измерения.

Рекомендации пользователей по проверке

Для долгой эксплуатации следует иногда разбирать прибор и проводить профилактику:

  • Промывание водой нагревательного бака.
  • Очистка ТЭНа лимонной кислотой.
  • Замена анодов.

Дополнительная информация! Жесткая вода образует накипь и налет на трубках ТЭНа. В среднем он способен прослужить 4 года.

При некачественном обслуживании возможны следующие проблемы:

  • Плохо срабатывает УЗО.
  • Выключение автоматической системы нагревателя воды.
  • Вода перестает капать из клапана.

На 90% такие симптомы сулят замену водонагревателя.

Водонагревательные элементы используются во многих отраслях и предприятиях. В этой статье было подробно описано, как их проверить на неисправности самостоятельно. Для долгой службы любых приборов нужна правильная эксплуатация и техническое обслуживание. Своевременная проверка ТЭНа избавит от неприятных ситуаций и несчастных случаев.

Как проверить ТЭН мультиметром?

Во многих привычных нам бытовых приборах, основная функция которых связана с нагревом воды или воздуха, используются в качестве нагревательных элементов трубчатые электрические нагреватели (ТЭНы) самых различных мощностей. Для примера можно назвать распространённые виды бытовой техники, без которых редко кто обходится: электрический чайник, стиральная машина, утюг, электрический конвектор, кипятильник, духовой шкаф. Самыми мощными ТЭНами из всех агрегатов, используемых в домашних условиях, оборудованы бойлеры для нагрева воды на домашние нужды.

Во всех бытовых приборах ТЭН является самым слабым звеном — оборудование чаще всего перестаёт работать именно из-за повреждения этого электронагревательного элемента. Исправность ТЭНа проверяют прибором под названием «мультиметр», а каким образом проводятся измерения — об этом рассказывается в нашей статье.

С какой целью производится проверка?

Электроутюг или бойлер — это оборудование, в состав которого входят и другие устройства, так или иначе влияющие на работу всей системы. Эти устройства тоже не вечные, поэтому в случае неисправности оборудования в целом владельцем не следует сводить причину только лишь к выходу из строя ТЭНа. Нередко выбрасывают на помойку электрические чайники из-за того, что они стали медленно нагревать воду или слишком часто отключаться, не доведя воду до кипения. При этом подразумевают, конечно, перегорание спирали в ТЭНе, хотя на поверку выходит, что причина не в электрической схеме узла, а в толстом слое накипи, которым покрыта вся трубка нагревателя. Всего и нужно было — почистить ТЭН снаружи.

Прежде чем приступать к ремонту или выносу бытовой техники на мусорку, следует произвести проверку нагревателя, чтобы убедиться в его неисправности.

Проверка позволит найти точную причину, почему не греет ТЭН, а уж потом можно решать, что с этим делать.

Чтобы понимать процесс проверки, следует знать, как устроен и работает ТЭН. Внутри трубки, которая одновременно является корпусом устройства, из металла, керамики или стекла проложена одна или несколько спиралей из материала, имеющего большое сопротивление. При включении ТЭНа в работу по спирали движется электрический ток, спираль разогревается до высокой температуры и разогревает при этом электроизоляционный материал, проложенный между стенками металлической трубки и спиралью. Электроизоляционный материал подбирается с учётом его теплопроводности. Она должна быть максимальной.

В свою очередь, электроизоляция разогревает трубку, а трубка греет воду или воздух в зависимости от назначения бытового агрегата. Во всех видах современной бытовой техники в схеме питания ТЭНа включается защитное устройство, предохраняющее нагреватель от перегрева. Указанное защитное устройство также может выйти из строя, что подтверждает рекомендацию не спешить с диагнозом системы, пока не проверены все его устройства.

Что нужно знать перед измерениями?

Если у вас имеется в наличии мультиметр, вы можете сделать тест нагревателя сломавшейся бытовой техники самостоятельно.

Но сначала нужно будет найти технический паспорт неисправного изделия и выяснить номинальное значение мощности его нагревателя.

Это важно, так как для тестирования электронагревателя нам потребуется знать номинальное значение его сопротивления, которое рассчитывается из формулы основного закона Ома:

где R – искомое электрическое сопротивление (Ом);

P – мощность ТЭНа (Вт);

U – рабочее напряжение сети (В).

Рабочее напряжение домашней электрической сети в основном 220 В. Мощность нагревателя можно узнать из паспортных данных бытового устройства (Вт). Величина сопротивления получается в Омах. Теперь можно заняться тестированием электронагревателя.

Проверка ТЭН мультиметром

Чтобы начать процесс тестирования, необходимо в первую очередь обезопасить свою работу отключением бытового агрегата от сети. Нужно просто выдернуть электрический шнур питания из розетки, а для электрической кухонной плиты с отдельной линией, пожалуй, отключить автоматы в квартирном электрическом щите. В любом случае нужно обесточить оборудование.

Дальше правильней будет действовать по следующему алгоритму.

  • Обеспечить доступ к выводам электронагревателя. Возможно, в некоторых случаях ТЭН придётся полностью извлечь из агрегата для удобства тестирования.
  • Отсоединить провода от нагревателя.
  • Если на устройстве накипь, то необходимо очистить ТЭН от неё.
  • После этого тщательно осмотреть нагреватель на предмет трещин, вздутий или других признаков повреждения.
  • Подготовить тестер (мультиметр), переключив его в режим измерения электрического сопротивления. Диапазон измерения нужно выбирать в зависимости от полученного результата, который мы рассчитывали по формуле номинального сопротивления для нагревателя своей техники.
  • Сначала следует прозвонить контакты нагревателя, для чего касаемся их щупами прибора и смотрим на результат. Спираль исправна, если показания тестера находится в пределах расчётного сопротивления. Если прибор показывает знак бесконечности (∞) или единицу (1), то это означает, что нагревательный элемент имеет обрыв и подлежит замене. В случае внутреннего замыкания тестер покажет цифру 0 (также нужна замена ТЭНа). В моделях нагревателей, где несколько спиралей, необходимо каждую пару выводов прозвонить отдельно.
  • Далее проверяется отсутствие пробоя изоляционного слоя спирали на корпус. Режим тестера переключается на «Зуммер». Один из щупов прибора замыкается на корпус водонагревателя, а другим по очереди нужно касаться выводов спирали. При пробое будет проходить сигнал, при исправном нагревателе никаких звуков раздаваться не должно. Если пробой имеется, нагреватель нужно заменить на новый.
  • При отсутствии каких-либо повреждений трубчатого нагревателя следует искать другие причины. Например, проверить шнур или линию электрического питания бытовой техники, если у неё нет вообще никаких признаков «жизни»; терморегулятор в случаях, когда происходит недогрев воды или раннее отключение питания ТЭНа. Терморегулятор можно протестировать тем же мультиметром, для чего его нужно извлечь из места монтирования и отсоединить все провода. Потом тестер устанавливается на режим прозвонки и щупами касаются обеих клемм. Если контакт имеется, то проверяют работу путём опускания стержня регулятора в воду с максимальной температурой (при этом мультиметр должен быть подсоединён к клеммам). Достигнув предельного нагрева, термодатчик регулятора должен разомкнуть контакты цепи, на что укажет характерный щелчок. При остывании воды термодатчик восстановит электрическую схему — прозвучит ещё один щелчок при замыкании контактов реле. Всё это укажет на исправность терморегулятора.
Читать еще:  Как правильно закрепить профнастил на крыше саморезами

Мультиметром можно проверить исправность электронагревателей практически всех видов бытовой водонагревательной техники. И алгоритм действий ничем не отличается от вышеприведённого.

Имеются только некоторые нюансы по его извлечению. Но нужно запомнить, что извлекать ТЭН для проверки необязательно, если доступ к его контактам свободный. У стиральных машин имеются сложности с определением места нахождения как трубчатого нагревателя, так и его терморегулятора. Но в случаях, когда в сопроводительной документации нет информации о месте нахождения этих элементов, по марке машинки можно отыскать её подробное устройство через интернет.

Проверка ТЭНа на водонагревателе большой мощности (бойлере) также не отличается от той проверки, что мы уже описали, но здесь вместе с ТЭНом обязательно следует проверить терморегулятор с датчиком.

Как проверить ТЭН на пробой

В наше дни существует множество видов бытовой техники и иного оборудования, в которых широко водонагревательные устройства – так называемые ТЭНы. В этом обширном списке обычные электрочайники, мощные бойлеры, электроплиты, стиральные машины и многое другое. При этом иногда возникает необходимость собственными силами проверить данного нагревательного элемента.

Вне зависимости от того, каково предназначение прибора, ТЭН используется в них в целях нагрева воды. ТЭН относится к трубчатым электронагревателям и выглядит как трубка особой формы из металла. Для ее изготовления могут использовать железо, нержавеющую сталь, медь.

Внутри трубки, по ее центру, проходит специальная спираль в виде пружины, изготовленная из нихрома с высоким удельным электрическим сопротивлением. Когда по спирали проходит электрический ток, она постепенно нагревается.

Еще один важный фактор, которым отличается конструкция ТЭНа, – это наличие внутри него специального электроизоляционного наполнителя. Он обладает высокой теплопроводностью, хорошо проводит тепло и располагается между металлическим корпусом ТЭНа и спиралью.

Опыт показывает, что причиной отказа электронагревательных приборов и прекращения нагрева воды чаще всего становится именно неработающий ТЭН. Попробуем разобраться, какими могут быть причины отказа и как проверить ТЭН на пробой.

Что такое ТЭН

Как уже сказано, ТЭН представляет собой электронагревательный элемент в бытовой и иной технике в виде трубки из металла, которая может иметь самую произвольную форму. Нихромовая или фехромовая проволока помещена внутрь трубки и закручена в форме спирали. На концах она имеет выводы. Поскольку полярность у ТЭНа отсутствует, не имеет значения, к какому из выводов подключать фазу и ноль.

Помимо спирали, внутри находится также и кварцевый песок, который плотно занимает весь оставшийся объем. Его задача – изолировать спираль и максимально эффективно отводить от нее тепловую энергию.

К концам спирали при помощи сварки присоединяют контактные стержни. А те, в свою очередь, внутри трубки крепятся при помощи керамических изоляторов. Чтобы подать напряжение на концы контактных стержней, на них при помощи резьбы или сварки крепят контактные пластины. Металлические трубки могут быть самой разной формы (например, спиралеобразной у обычного электрокипятильника) и самого разного диаметра.

ВАЖНО! ТЭН придумали и запатентовали более полутора веков назад. Это сделал американец Джордж Симпсон еще в 1859 году. Сейчас современные аналоги таких ТЭНов используются практически во всех видах бытовой и другой техники.

Причиной сбоев в работе подобных электроприборов и оборудования могут быть неисправности самых разных элементов – терморегуляторов, выключателей и т.д. Однако эксперты рекомендуют в первую очередь проверять именно ТЭНы. Даже если отсутствует опыт по прозвонке и замене ТЭНа, выполнить это в домашних условиях не так уж сложно.

Возможные неисправности ТЭНов

Проблемы могут быть связаны и с наполнителем трубки. По центру ТЭНа спираль удерживается за счет того, что трубка плотно забита кварцевым песком. Однако при плохом уплотнении наполнителя или его недостаточности спираль смещается в сторону и может прикасаться к поверхности трубки.

Однако ТЭН не потеряет работоспособности, и любой нагревательный прибор продолжит работать, если прикосновение спирали будет лишь в одной точке, а в квартирной электропроводке нет подключения заземляющего провода и УЗО. Правда, нельзя не учитывать при этом, что при наличии у оборудования металлического корпуса есть вероятность попадания на него фазы. Соответственно, возникает вероятность поражения током человека, если он прикоснется к данному корпусу.

Но ТЭН полностью выйдет из строя, если техника заземлена, но не сработает автомат защиты. Ведь спираль будет при этом укорочена, а выделяемая мощность в результате значительно возрастет. Это приведет к тому, что металлическая нить просто расплавится.

Также спираль мгновенно перегорит, если есть прикосновение к поверхности трубки более чем в двух местах, заземление и УЗО отсутствуют, а автоматический выключатель не успеет сработать.

Если обобщить все сказанное выше, то неисправности ТЭНов могут быть двух типов:

— обрыв (расплавление) нихромовой спирали,
— ее короткое замыкание на трубчатую оболочку из металла.

ВАЖНО! Часто в современной бытовой технике неисправности устранить невозможно, так как ТЭН приварен или припаян к корпусу устройства. Единственный выход – приобретать новый электроприбор.

Итак, как проверить ТЭН?

Затем уже на основании установленной мощности рассчитывают силу ток, который проходит через ТЭН. Она измеряется в Амперах и представляет собой отношение мощности к напряжению электросети (стандартная в РФ – 220 В). А данные по сопротивлению, которое определяется в Омах, можно установить путем деления напряжения на силу тока. К примеру, при мощности ТЭНа в 2000 Вт (2 кВт) и напряжении питающей сети в 220 В сопротивление составит примерно 24,2 Ом.

Вооружившись этими знаниями, приступим непосредственно к проверке ТЭНа на пробой. Воспользуемся для этого мультиметром (тестером). Чтобы обезопасить себя при проведении измерений, электроприбор должен быть отключен от сети, а от разъемов ТЭНа необходимо отсоединить провода.

Далее действуем следующим образом:

— Мультиметр переводится в режим измерения сопротивления (диапазон 200 Ом).

— К клеммам ТЭНа прикасаемся щупами мультиметра. При исправности ТЭНа показания сопротивления на приборе будут близки к расчетным. При замыкании внутри ТЭНа показатель будет равен нулю. Если же прибор показывает единицу, то это означает обрыв ТЭНа.

— Идет проверка пробоя ТЭНа на корпус. Мультиметр переводится в режим «зуммер» (прозвонки). Один его щуп подключается к выводу ТЭНа, а второй – к его корпусу либо к клемме заземления.

ВАЖНО! Зуммер мультиметра не будет пищать при отсутствии пробоя на корпус. Появление писка зуммера говорит о том, что имеется пробой на корпус, а следовательно, ТЭН требует замены. Это один из наиболее простых и доступных способов проверки исправности трубчатого электронагревателя.

В том случае, если из-за длительного пользования начала портиться изоляция ТЭНа, тоже возможна утечка тока на корпус. Здесь уже следует измерять сопротивление изоляции, и понадобится мегаомметр. Поскольку отсутствует короткое замыкание на корпус, мультиметр этого не покажет.

Проверка ТЭНа с помощью контрольки электрика

Как это сделать? Взять шнур с вилкой. Один его конец подсоединить к выбранному вами контактному выводу ТЭНа, а второй – к обычному электрическому патрону. Затем ко второму выводу патрона следует подсоединить любой фрагмент дополнительного провода. Лампочка, соответствующая напряжению 220 В, вкручивается в патрон.

Следующие действия – подключить к свободному концу ТЭНа свободный провод от патрона. Только после этого в розетку вставляется вилка. Если спираль в ТЭНе работоспособная и исправная, то лампа ярко горит. При отсутствии света от лампочки будет очевидным, что в спирали есть обрыв. ТЭН неисправен и не подлежит дальнейшей эксплуатации.

Если на первом этапе проверки горящая лампочка показала исправность ТЭНа, можно продолжить проверку. Вынув вилку из розетки, подсоедините к трубке ТЭНа вывод из патрона. Если лампочка не горит при подключении вилки к розетке – значит, имеется значительное сопротивление изоляции между спиралью и трубкой. ТЭН работоспособен. А вот горящая лампа говорит о пробое изоляции. Данный ТЭН использовать нельзя.

Проверка ТЭНа с помощью индикатора фазы

Чтобы выполнить такую проверку, прежде всего, следует определить в розетке, где находится фаза. По общепринятым правилам она должна находиться справа. Затем следует соединить проводком один из контактных стержней ТЭНа с фазным выводом.

После этого дотрагиваемся до противоположного контактного стрежня ТЭНа непосредственно жалом индикатора фазы. При этом должна засветиться лампочка индикатора. Затем жалом индикатора фазы следует прикоснуться непосредственно к трубке ТЭНа. В этом случае лампочка уже не должна засветиться. Если все происходит наоборот, это означает:

Читать еще:  Как заменить светодиодную лампочку в точечном светильнике

— обрыв спирали (отсутствие света при прикосновении к противоположному выводу ТЭНа),
— пробой изоляции (т.е. касание трубки спиралью), если индикатор светится при прикосновении к трубке.

ВАЖНО! Этот способ проверки требует предельной осторожности от пользователя. Если прикоснуться оголенной кожей к тем деталям или цепям, которые имеют соединение с проводом фазы, то можно причинить серьезный вред здоровью (включая даже остановку сердца). Проще говоря, при проверках при помощи фазы и контрольки электрика после подключения к розетке нельзя прикасаться к корпусу ТЭНа.

Нестандартные способы проверки ТЭНов

Например, подключить шнур с вилкой непосредственно к выводам ТЭНа и после этого буквально на несколько мгновений вставить вилку в розетку. Нагревание ТЭНа, которое при этом будет происходить, покажет, что он исправен. Но действовать следует осторожно, чтобы не обжечься.

Так же просто можно проверить сопротивление изоляции. Нужно отсоединить один из концов данного шнура (отключенного от розетки) от вывода ТЭНа и подсоединить к трубке. Делать это надо через предохранитель, рассчитанный на ток защиты не выше 5 А.

Теперь можно подключать вилку к розетке и подождать некоторое время. Тут уж счет не идет на секунды. Постепенно нагревание говорит о том, что ТЭН исправен, короткое замыкание спирали с корпусом не наблюдается.

На самом деле существует огромное количество различных способов проверки ТЭНа. Их можно выполнить, например, при помощи стационарного телефонного аппарата. ТЭН просто подключают к разрыву одного из телефонных проводов, которые подключают аппарат к сети. Если после этого позвонить на норме, и будет сигнал, то это означает, что ТЭН нормально работает.

Проверка тэна, терморегулятора, узо, предохранительного клапана водонагревателя на исправность

Иногда внутри какой-либо бытовой техники есть поломка, которую заметить и увидеть просто невозможно. Бывает, что водонагреватель работает, как и прежде, но диагностика все равно не помешает. Поэтому в данной ситуации потребуется проверка различными методами и приборами. Проверять водонагреватель нужно обязательно, так как бойлер – сложная система, состоящая не только из электрических функций, но и направлена она на работу с водой. Вода и электрический ток –сложное сочетание, поэтому какие-либо неисправности могут повлечь за собой плачевные результаты.

Проверка ТЭНа водонагревателя при помощи тестера

Существует большое количество способов проверки ТЭНа. Чаще всего используется метод, при котором проверка осуществляется при помощи специального тестера. Перед проверкой нужно рассчитать сопротивление для установленного бойлера.

Формула для расчета: R=U*U/P, где:

  • U – Это постоянная величина, равна 220 вольтам.
  • P – Это мощность устройства, узнать ее можно в руководстве по эксплуатации бойлера или же на заводской наклейке, которая расположена внизу бойлера либо на обратной стороне.

Использование мультиметра

На мультиметре есть флажок, который можно крутить на 360 градусов и выбирать проверку любой функции. Его нужно повернуть на измерение сопротивления в размере 200 Ом. Контакты мультиметра следует подсоединить к подключению ТЭНа. Если водонагреватель прозванивается, то есть, совершенно исправен, то на экране покажется то же значение, что и было рассчитано ранее по формуле.

Если же на дисплее отобразился ноль, единица или знак бесконечности, то это говорит о какой-то поломке, например, о замыкании, разрыве. В данном случае придется сменить деталь, починка не подойдет.

Далее нужно проверить сам бойлер на пробой корпуса, сделать это еще легче. Флажок нужно повернуть на прозвон зуммера. Первый контакт мультиметра нужно подсоединить к трубчатому электронагревателю, а второй – к оболочке водонагревателя или клемме заземления.

Если мультиметр начал пищать, то это говорит о пробое корпуса, поэтому в данном случае совершенно нельзя прикасаться к самому бойлеру, так как может произойти удар током, не смертельный, но довольно сильный.

Применение мегаомметра

Его флажок нужно повернуть в сторону 50 вольт, один контакт подсоединить к контакту ТЭНа, а второй к корпусу. Если на дисплее мегаомметра появилось значение более 0,5 Мом, то водонагреватель полностью исправен.

УЗО для водонагревателя

УЗО – это специальное устройство, которое помогает защищать водонагреватель от утечек тока. УЗО выглядит, как небольшая коробочка, на которой есть две лампочки и одна кнопка.

Принцип работы заключается в следующем:

  • УЗО устанавливают прямо перед самим водонагревателем, через УЗО проходит весь электрический ток, который и питает механизм бойлера.
  • Как только внутри бойлера произойдет утечка тока, которая может стать опасна для жизни, УЗО уловит утечку и выключит всю систему. Работа УЗО происходит за счет специальный датчиков и переключателей.

Как выглядит УЗО

Причины отключения УЗО:

  • Неправильное расположение УЗО. Если УЗО подключить не в том месте, то система будет проводить сквозь себя не тот электрический ток, который нужно, поэтому в случае поломки система не сможет защитить человека от утечки тока.
  • Повреждена изоляция ТЭНа. Данная функция защищает всю систему от прохождения тока сквозь воду. В старых или неизвестных дешевых моделях данный элемент может повреждаться, поэтому даже при обычном мытье рук человека может ударить током.
  • Утечка тока. Частой причиной отключения УЗО является перебитый кабель или любой другой провод внутри бойлера. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус бойлера, а так как он металлический, то при прикосновении удар может быть очень сильным. В данном случае придется разобрать водонагреватель и проверить его изнутри.

Важно установить УЗО правильно, ведь именно оно и спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим.

Проверка терморегулятора водонагревателя

Проверить терморегулятор можно, используя мультиметр.

Проверка осуществляется следующим образом:

  • Флажок мультиметра нужно повернуть на режим измерения сопротивления.
  • Далее следует соединить контакты мультиметра с контактами терморегулятора.

Правильное подключение мультиметра

  • Если на дисплее мультиметра появилось бесконечное значение, то терморегулятор придется полностью заменить, ремонту он не подлежит.
  • Если же на дисплее появилось сопротивление, то следует поставить флажок на более меньшее значение, а затем прогреть трубу терморегулятора зажигалкой, если он работает исправно, то сопротивление резко увеличится и сработает защитная реакция.

Проверка предохранительного клапана водонагревателя

Предохранительный клапан – важная деталь в работе водонагревателя.

Проверить работоспособность предохранительного клапана можно следующим образом:

  1. Сперва нужно включить водонагреватель и сделать так, чтобы кран подачи горячей воды не был открыт до того момента, пока вода не нагреется максимально. Если клапан работает исправно, то через него должна начать капать лишняя вода.
  2. Если же вода не капает из клапана, то, скорее всего, он неисправен и его придется заменить.

Не стоит приступать к замене, не проверив кран горячей воды. Он не должен подтекать, так как лишняя вода может подтекать именно через него, поэтому и клапан не будет работать.

Клапан может не сработать в том случае, если термостат установлен неправильно, а именно на неполный нагрев воды, а также в том случае, если из водонагревателя производится забор воды, что снижает в нем давление.

Проверка ТЭНа водонагревателя без тестера

Для проверки ТЭНа без тестера потребуется другое приспособление, а именно – контрольная лампа электрика, которую можно сделать самостоятельно, найдя инструкцию или видеоуроки в интернете.

Контрольная лампа, сделанная своими руками

На один из контактов ТЭНа нужно подать ноль от сети, а на второй контакт фазу через эту же лампу. Если лампочка загорелась, значит тэн исправен и волноваться не о чем.

Проверка термореле (термостата) водонагревателя

Термостат водонагревателя – это приспособление, которое регулирует нагрев бойлера и контролирует температуру воды. Если сказать более простым языком, то термостат нужен для того, чтобы нагревать проточную воду до определенной температуры, а затем автоматически отключается и также автоматически включается, когда вода остудилась до определенной температуры и ее снова нужно нагревать.

Проверить терморегулятор можно следующим образом:

  • Сначала нужно снять термостат и узнать, исправен ли он. Его нужно перевести в режим измерения сопротивления.

  • Затем нужно задать максимальную температуру и измерить сопротивление на контактах вывода и ввода термостата. Термостат сломан и неисправен, если система никак не откликается.
  • Если термостат рабочий и система откликнулась, то флажок регулятора нужно перевести на самый малый показатель и подсоединить контакты тестера к контактам бойлера.
  • В конце нужно нагреть трубчатый элемент терморегулятора при помощи зажигалки. Если система окажется рабочей, то показатель сопротивления очень повысится.

Для проверки терморегулятора потребуется мультиметр, который был использован в первом случае, он является очень функциональным.

Заключение

Плановые проверки водонагревателя просто необходимы, чтобы избежать плачевных результатов, например, удара током, прорыва водонагревателя, затопления соседей и многого другого. В быту каждому человеку нужно иметь мультиметр, так как все проверки проходят с его помощью. Если же при проверке были замечены какие-либо неисправности, то ремонт не стоит делать самим, следует вызвать мастера, который поможет решить проблему.

Источники:

http://strojdvor.ru/otoplenie/sposoby-proverok-tena-na-vodonagrevatelyax/
http://www.tproekt.com/kak-proverit-ten/
http://stroy-podskazka.ru/izmeritelnye-pribory/ten-multimetrom/
http://zen.yandex.ru/media/id/5c8bf395aedd2500b361ebe2/5c993f980b19fb00b30c96a2
http://technosova.ru/klimaticheskaja-tehnika/vodonagrevatel/proverka-tjena-termoreguljatora-uzo-predohranitelnogo-klapana/

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
